GEVPlot Class Reference

#include <GEVPlot.hh>

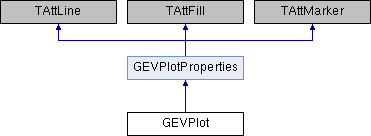

Inheritance diagram for GEVPlot:

Public Member Functions
	GEVPlot (Spectrum *spec=NULL)
	GEVPlot (const GEVPlot &original)
virtual	~GEVPlot ()
GEVPlot &	operator= (const GEVPlot &original)
virtual UInt_t	GetSpectrumDimension () const
virtual const Spectrum *	GetSpectrumPtr () const
virtual Spectrum *	GetSpectrumPtr ()
virtual void	SetPlotDefaultOptions ()
virtual bool	Write (FILE *fptr) const
	ClassDef (GEVPlot, 0)
Public Member Functions inherited from GEVPlotProperties
	GEVPlotProperties ()
	GEVPlotProperties (const GEVPlotProperties &original)
GEVPlotProperties &	operator= (const GEVPlotProperties &original)
virtual	~GEVPlotProperties ()
void	SetPlotOptions (const UInt_t opts)
UInt_t	GetPlotOptions () const
void	SetScalingMode (const Int_t m=0)
Int_t	GetScalingMode () const
void	SetScalingValue (const Double_t sc=1.)
Double_t	GetScalingValue () const
	ClassDef (GEVPlotProperties, 0)

Static Public Member Functions
static GEVPlot *	Read (FILE *fptr, GEVPad *pad)

Protected Attributes
Spectrum *	spec_ptr
	Pointeur sur le spectre associé
Protected Attributes inherited from GEVPlotProperties
Int_t	scale_mode
	Option d'échelle.
Double_t	scale_value
	Valeur du paramètre d'échelle.
UInt_t	plot_options
	Options de tracé

Private Member Functions
	GObject (GEVPlot)

Friends
class	GEVPad

Detailed Description

Classe qui fait référence à un spectre avec ses attributs graphiques pour les interfaces basées sur ROOT. Cette classe sert à insérer des spectres dans les zones graphiques (GEVPad) des pages. La classe hérite de GEVPlotProperties, qui permettent de mémoriser les attributs graphiques pour le tracé du spectre, sachant qu'un même spectre peut être affiché dans plusieurs zones ou pages, avec des attributs différents.

Constructor & Destructor Documentation

GEVPlot::GEVPlot

(

Spectrum *

spec = NULL

)

Constructeur.

Parameters

spec	pointeur sur le spectre associé

References SetPlotDefaultOptions(), and spec_ptr.

Referenced by Read().

GEVPlot::GEVPlot

(

const GEVPlot &

original

)

Constructeur de recopie.

Parameters

original

instance à recopier

References spec_ptr.

GEVPlot::~GEVPlot ( )

virtual

Destructeur: le pointeur sur l'instance Spectrum n'est pas effacé.

Member Function Documentation

GEVPlot::GObject ( GEVPlot  )

private

Macro from GCpp library that defines the following functions:

• ClassName(): return the real class name of the object
• StaticClassName(): return the used class name of the object (that may be a base class of the real object).
• IsInstanceOf<T>(): return true if the current object is an instance of the template class name argument
• Clone(): return an allocated copy of the object.

GEVPlot & GEVPlot::operator=

(

const GEVPlot &

original

)

Opérateur d'affectation.

Parameters

original

instance à affecter

References spec_ptr.

UInt_t GEVPlot::GetSpectrumDimension ( ) const

inlinevirtual

Retourne la dimension du spectre associé au tracé.

References Spectrum::Dimension(), and spec_ptr.

Referenced by GEVPlotPropertiesEditor::Construct(), GEVPadAxisPropertiesEditor::Construct(), GEVPad::DrawContourList(), GEVPad::GetPlotOptionString(), GEVPadContourEditor::GEVPadContourEditor(), GEVPage::ProcessDefaultEvent(), GEVPad::RangeAxisChanged(), GEVPadContourEditor::RedrawPoints(), GEVPagePlotsModeEditor::Set(), GEVPageAxisPropertiesEditor::Set(), GEVPadAxisProperties::SetFirstPlot(), SetPlotDefaultOptions(), and GEVPadAxisPropertiesEditor::YFullClicked().

const Spectrum * GEVPlot::GetSpectrumPtr ( ) const

inlinevirtual

Retourne le pointeur sur le spectre associé au tracé.

References spec_ptr.

Referenced by GEVPad::AdaptContourList(), GEVPad::AddContourPlot(), GEVPad::AddSpectrumPlot(), GEVPadSpectraSelector::Construct(), GEVPadContourSelector::Construct(), GEVPlotPropertiesEditor::Construct(), GEVSpectrumFitErrorRequester::GetFitSpec(), GEVPad::GetParamNumber(), GEVPad::GetXParamPtr(), GEVPad::GetYParamPtr(), GEVPad::GetZParamPtr(), GEVPadContourEditor::GEVPadContourEditor(), GEVPage::ProcessDefaultEvent(), GEVPad::RangeAxisChanged(), GEVPad::Read(), GEVPadContourEditor::Request(), GEVPadAxisProperties::SetFirstPlot(), GEVPadContourEditor::UnzoomButton(), GEVPadAxisPropertiesEditor::YFullClicked(), and GEVPadAxisPropertiesEditor::ZFullClicked().

Spectrum * GEVPlot::GetSpectrumPtr ( )

inlinevirtual

Retourne le pointeur sur le spectre associé au tracé.

References spec_ptr.

void GEVPlot::SetPlotDefaultOptions ( )

virtual

Sélectionne les options par défaut pour le tracé du spectre. Il ne s'agit que des options pour le tracé de l'histogramme, et non des couleurs, remplissages...

References GetSpectrumDimension(), GEVPreferences::plot_1D_options, GEVPreferences::plot_2D_options, GEVPreferences::plot_3D_options, and GEVPlotProperties::plot_options.

Referenced by GEVPlot().

bool GEVPlot::Write ( FILE *  fptr ) const

virtual

Ecriture de la définition d'un tracé dans un fichier (pour la sauvegarde des pages).

Parameters

fptr	pointeur de fichier

References GEV_PLOT_FILL, GEV_PLOT_LINE, GEV_PLOT_MARKER, GEV_PLOT_OPTION, GEV_PLOT_SCALING, GEV_PLOT_SPECTRUM, GEVPlotProperties::plot_options, GEVPlotProperties::scale_mode, GEVPlotProperties::scale_value, and spec_ptr.

GEVPlot * GEVPlot::Read ( FILE *  fptr, GEVPad *  pad  )

static

Lecture de la définition d'un tracé de spectre dans un fichier. Le nouveau tracé est allouée.

Parameters

fptr	pointeur de fichier
pad	pointeur sur la zone qui reçoit le tracé

References GEVPad::GetEventManagerPtr(), EventManager::GetSpectrumPtr(), GEV_PAD_PLOT_END, GEV_PLOT_FILL, GEV_PLOT_LINE, GEV_PLOT_MARKER, GEV_PLOT_OPTION, GEV_PLOT_SCALING, GEV_PLOT_SPECTRUM, GEVPlot(), GEVPreferences::plot_fill_color, GEVPreferences::plot_fill_style, GEVPreferences::plot_line_color, GEVPreferences::plot_line_style, GEVPreferences::plot_line_width, GEVPreferences::plot_marker_color, GEVPreferences::plot_marker_size, GEVPreferences::plot_marker_style, read_string(), GEVPlotProperties::SetPlotOptions(), GEVPlotProperties::SetScalingMode(), and GEVPlotProperties::SetScalingValue().

Referenced by GEVPad::Read().

GEVPlot::ClassDef	(	GEVPlot	,
		0
	)

Définition à usage de ROOT...

---

The documentation for this class was generated from the following files:

• GEVPlot.hh
• GEVPlot.cpp
